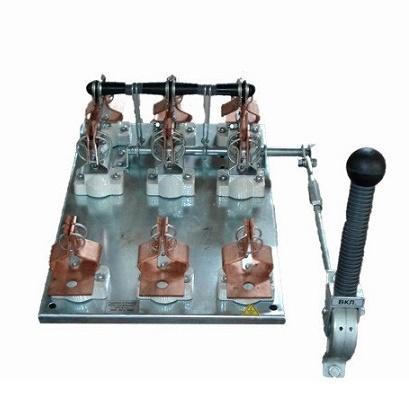

Рубильники - Рубильник РПС-1 (100А)

Описание

Рубильник РПС-1 100А — это коммутационный аппарат, предназначенный для неавтоматического (ручного) включения и отключения электрических цепей переменного тока напряжением до 380 В и частотой 50 Гц, а также для защиты этих цепей от токов перегрузки и короткого замыкания с помощью плавких предохранителей. Он используется в вводно-распределительных устройствах (ВРУ), распределительных щитах, шкафах и пунктах, а также в трансформаторных подстанциях для коммутации и защиты электрических цепей.

Расшифровка обозначения РПС-1 100А:

• РПС — Рубильник с Предохранителями Серии.
• 1 — условное обозначение габарита (типоразмера).
• 100А — номинальный ток.

Основные технические характеристики рубильника РПС-1 100А:

• Номинальный ток (In): 100 А. Это максимальный ток, который рубильник может проводить в продолжительном режиме.
• Номинальное напряжение переменного тока (Un): до 380 В.
• Частота: 50 Гц.
• Количество полюсов: 3 (трехполюсный). Предназначен для коммутации трехфазных цепей.
• Количество направлений переключения: Одно (разрывной). Рубильник просто размыкает цепь.
• Дугогасительные камеры: Отсутствуют. Это означает, что отключение под нагрузкой не рекомендуется или должно производиться с особой осторожностью и только в крайних случаях, так как возможно образование электрической дуги.
• Предохранители: Используются предохранители типа ПН-2-100 (или аналогичные, например, ПН2П-100) с номинальным током 100 А. Предохранители не входят в комплект поставки рубильника и приобретаются отдельно. Они обеспечивают защиту от токов перегрузки и короткого замыкания.
• Расположение рукоятки: Может быть боковым (на бок щита) или передним (на лицевую панель щита). Важно уточнять это при заказе. Обозначение может включать дополнительные буквы или цифры, указывающие на расположение привода.
• Вспомогательные контакты: Как правило, отсутствуют в стандартном исполнении.
• Кратковременный ток (Icw): 10 кА. Это ток, который рубильник выдерживает в течение короткого времени (обычно 1 секунда) при коротком замыкании.
• Степень защиты: IP00. Рубильник не имеет собственной защиты от внешних воздействий и требует установки в шкаф или щит со степенью защиты не ниже IP31.
• Климатическое исполнение: У3 (для умеренного климата).
• Рабочие температуры: от -45 °С до +40 °С.
• Механическая износостойкость: Зависит от производителя, но обычно составляет несколько тысяч циклов включения-отключения.
• Масса: ≈ 5.5 кг (зависит от исполнения).

Конструкция:

Рубильник РПС-1 состоит из:

• Контакты: Медные или из других токопроводящих материалов.
• Изоляторы: Керамические или из других диэлектрических материалов, обеспечивающие изоляцию между токоведущими частями и корпусом.
• Плита основания: Металлическая плита для крепления всех элементов.
• Рукоятка: Для ручного управления.
• Держатели предохранителей: Для установки предохранителей типа ПН-2.

Принцип работы:

При повороте рукоятки подвижные контакты рубильника замыкаются с неподвижными (включено) или размыкаются (отключено). Предохранители защищают цепь от перегрузок и коротких замыканий, перегорая при превышении допустимого тока. После срабатывания предохранители необходимо заменить.

Применение:

• Вводно-распределительные устройства (ВРУ) жилых, общественных и промышленных зданий.
• Распределительные щиты.
• Трансформаторные подстанции.
• Другие электроустановки напряжением до 380 В.

Преимущества:

• Простая и надежная конструкция.
• Сочетание функций коммутации и защиты.
• Относительно низкая стоимость.
• Наглядность индикации срабатывания защиты (перегоревший предохранитель).

Особенности:

• Отсутствие дугогасительных камер ограничивает возможность отключения под нагрузкой.
• Необходимость замены предохранителей после срабатывания защиты.

Важные моменты при выборе и эксплуатации:

• При выборе необходимо учитывать номинальный ток цепи и соответствие номинала предохранителей защищаемой цепи.
• Необходимо использовать предохранители соответствующего номинала и типа.
• Монтаж и подключение должны выполняться квалифицированным электротехническим персоналом в соответствии с правилами техники безопасности.
• Необходимо соблюдать правила техники безопасности при работе с электроустановками.
• Регулярно проверяйте состояние контактов и предохранителей.

Ключевые выводы:

• Рубильник РПС-1 не поставляется с предохранителями. Их необходимо приобретать отдельно.
• Важно уточнять расположение рукоятки (боковое или переднее) при заказе.
• Из-за отсутствия дугогасительных камер не рекомендуется частое отключение под нагрузкой.
