Описание

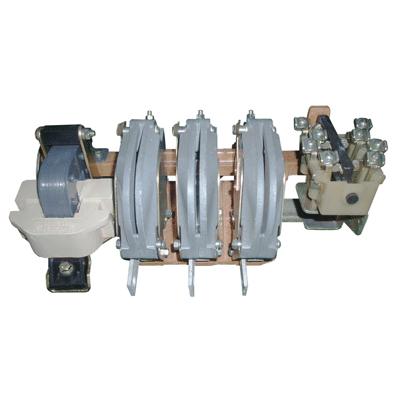

Контактор КТ-6023 — это электромагнитный коммутационный аппарат, предназначенный для дистанционного управления (включения и отключения) электрическими цепями переменного тока. Он относится к серии КТ-6000 и используется в различных отраслях промышленности для коммутации электрических цепей с напряжением до 380 В (в некоторых исполнениях до 660 В) и частотой 50/60 Гц. Контакторы этой серии, в том числе и КТ-6023, часто применяются для управления асинхронными электродвигателями, электропечами, освещением и другими электроприемниками.

Основные характеристики и особенности контактора КТ-6023:

• Назначение: Коммутация электрических цепей переменного тока напряжением до 380 В (иногда до 660 В) и частотой 50/60 Гц.
• Номинальный ток (In): 160 А. Это максимальный ток, который контактор может коммутировать в продолжительном режиме без перегрева.
• Количество полюсов: 3 (трехполюсный). Предназначен для коммутации трехфазных цепей.
• Количество и тип контактов: Обычно 2 замыкающих (2НО) и 2 размыкающих (2NC) вспомогательных контакта. Они используются для сигнализации состояния контактора и для управления другими цепями, например, в схемах автоматики. Возможны и другие варианты исполнения по количеству и типу вспомогательных контактов.
• Управляющая катушка: Питается от сети переменного тока напряжением 110 В, 220 В или 380 В (в зависимости от исполнения). При заказе обязательно нужно уточнять напряжение катушки, так как оно должно соответствовать напряжению цепи управления.
• Коммутационная износостойкость: Зависит от режима работы (частота включений/отключений, характер нагрузки) и производителя, но обычно составляет от 0,1 до 0,2 миллиона циклов включения-отключения.
• Потребляемая мощность: Зависит от исполнения и напряжения катушки. Значение указывается в технической документации. Важно учитывать, что мощность потребления в момент включения (пуск) выше, чем в режиме удержания.
• Степень защиты: IP00. Контактор не имеет собственной защиты от внешних воздействий и предназначен для установки в шкаф или щит со степенью защиты не ниже IP31.
• Климатическое исполнение: Обычно УХЛ3 (для умеренного и холодного климата).
• Способ охлаждения: Естественное воздушное.
• Монтаж: На винты.
• Масса: Примерно 6 кг.
• Категория применения: Наиболее распространенная категория применения для контактора КТ-6023 – AC-3. Она соответствует коммутации асинхронных двигателей с короткозамкнутым ротором: пуск, отключение во время работы, кратковременные остановки.

Принцип работы:

Принцип работы аналогичен другим электромагнитным контакторам: при подаче напряжения на управляющую катушку создается электромагнитное поле, которое притягивает подвижную часть (якорь) контактора. При этом главные контакты замыкаются, подключая нагрузку к сети. При снятии напряжения с катушки пружина возвращает подвижную часть в исходное положение, и контакты размыкаются.

Применение:

• Управление асинхронными электродвигателями (пуск, останов, реверс, управление работой в различных режимах).
• Коммутация цепей освещения.
• Управление электронагревательными приборами.
• В составе комплектных устройств управления (станций управления, шкафов автоматики, устройств АВР).

Преимущества:

• Надежная и проверенная временем конструкция.
• Относительно невысокая стоимость.
• Простота в эксплуатации и обслуживании.

Важные моменты при выборе:

• Номинальный ток (In): 160А для КТ-6023. Должен быть равен или превышать номинальный ток нагрузки.
• Напряжение управляющей катушки: Должно соответствовать напряжению цепи управления (110 В, 220 В или 380 В).
• Количество и тип вспомогательных контактов: Должны соответствовать требованиям конкретной схемы управления.
• Категория применения (AC-3): Убедитесь в соответствии категории применения типу нагрузки.
