Тиристоры - Тиристор Т143-800

Описание

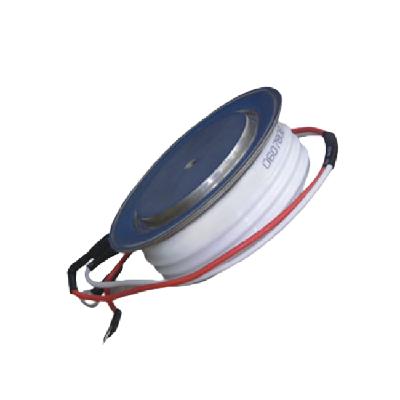

Тиристор Т143-800 – это быстродействующий таблеточный тиристор, предназначенный для работы в силовых цепях постоянного и переменного тока частотой до 500 Гц. Он относится к серии Т143 и имеет ряд характеристик, которые делают его подходящим для различных применений в силовой электронике.

Основные характеристики тиристора Т143-800:

• Тип тиристора: Быстродействующий, таблеточный (штыревой)
• Серия: Т143
• Максимально допустимый средний прямой ток (I_T(AV)): 800 Ампер
• Максимальное повторяющееся импульсное обратное напряжение (V_RRM): Зависит от исполнения, может быть различным (например, 1200В, 1400В, 1600В). Обычно указывается в маркировке после "Т143-800-XX", где XX указывает класс по напряжению. Например, Т143-800-12 соответствует классу напряжения 12, что означает V_RRM = 1200В.
• Максимальное повторяющееся импульсное прямое напряжение (V_DRM): Аналогично V_RRM, зависит от класса напряжения и равно V_RRM.
• Ударный прямой ток в открытом состоянии (I_TSM): Значение обычно высокое, может достигать десятков кА (килоампер) в течение короткого времени. Это характеризует способность тиристора выдерживать кратковременные перегрузки по току.
• Время включения (t_gt): Малое время включения – характерная черта быстродействующих тиристоров. Обычно составляет единицы или десятки микросекунд.
• Время выключения (t_q): Также малое время выключения, что позволяет использовать тиристор на повышенных частотах. Для Т143-800 время выключения может варьироваться в зависимости от исполнения и условий эксплуатации, но обычно находится в диапазоне десятков микросекунд.
• Отпирающий постоянный ток управления (I_GT): Ток, необходимый для открытия тиристора.
• Отпирающее постоянное напряжение управления (V_GT): Напряжение, необходимое для открытия тиристора.
• Рабочая температура перехода (T_j): Обычно в диапазоне -60°C до +125°C или +150°C.
• Тип корпуса: Таблеточный (штыревой). Конструкция корпуса обеспечивает хороший теплоотвод и позволяет устанавливать тиристор на радиатор для эффективного охлаждения.

Области применения тиристора Т143-800:

Благодаря своим характеристикам, тиристоры Т143-800 широко используются в различных областях силовой электроники, где требуется управление мощными электрическими цепями и быстродействие:

• Преобразователи частоты: В инверторах и выпрямителях для преобразования частоты электрического тока. Быстродействие позволяет работать на повышенных частотах.
• Источники бесперебойного питания (ИБП): В мощных ИБП для промышленных и ответственных потребителей.
• Электропривод: В системах управления электроприводом переменного и постоянного тока.
• Сварочное оборудование: В мощных сварочных аппаратах.
• Системы возбуждения мощных генераторов: В энергетике.
• Установки электролиза: В химической промышленности.
• Выпрямительные установки: В различных промышленных приложениях.
• Регуляторы мощности: В мощных регуляторах переменного тока.

Преимущества таблеточных тиристоров (включая Т143-800):

• Высокая надежность: Прочная конструкция и хороший теплоотвод способствуют долговечной работе.
• Высокие токи и напряжения: Способны коммутировать большие токи и выдерживать высокие напряжения.
• Хороший теплоотвод: Таблеточная конструкция обеспечивает эффективное рассеивание тепла, что важно для мощных приборов.
• Простота монтажа на радиатор: Конструкция корпуса облегчает установку на радиаторы различных типов.

Как выбрать тиристор Т143-800:

При выборе тиристора Т143-800 необходимо учитывать:

• Требуемый класс по напряжению: В зависимости от напряжения в цепи, выбирается соответствующий класс (например, 12, 14, 16).
• Необходимый средний ток: Ток должен быть не ниже требуемого в приложении.
• Частота коммутации: Для высокочастотных приложений необходимо учитывать время включения и выключения тиристора.
• Условия охлаждения: Выбрать подходящий радиатор для обеспечения нормального температурного режима работы.
• Условия эксплуатации: Учитывать температуру окружающей среды и другие факторы, влияющие на работу тиристора.
