Тиристоры - Тиристор Т153-630

Описание

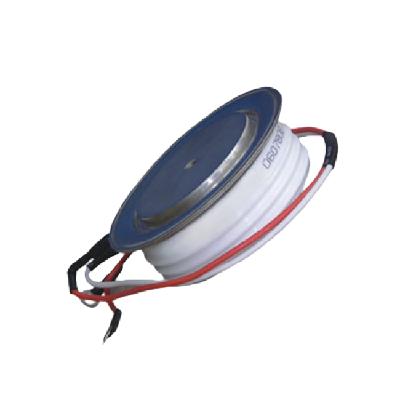

Тиристор Т153-630 – это мощный таблеточный (шайбочный) тиристор, предназначенный для работы в силовых цепях переменного и постоянного тока. Это компонент общего назначения, широко используемый в различных промышленных применениях для коммутации и управления большими токами.

Основные характеристики и параметры тиристора Т153-630:

• Тип тиристора: Силовой, таблеточный (шайбочный), запираемый.
• Условное обозначение типа: Т153-630 (где Т - тиристор, 15 - серия, 3 - конструктивное исполнение (таблеточное), 630 - средний прямой ток в амперах).
• Конструктивное исполнение: Таблеточное (шайбочное) с прижимными контактами. Это означает, что для его работы требуется радиатор и прижимное устройство для обеспечения надежного электрического и теплового контакта.
• Средний прямой ток (I_T(AV)): 630 Ампер. Это максимальный средний ток, который тиристор может проводить в прямом направлении в течение определенного времени при заданных условиях охлаждения.
• Повторяющееся импульсное напряжение в закрытом состоянии (V_DRM) / Повторяющееся импульсное обратное напряжение (V_RRM): Класс по напряжению может варьироваться. Обычно тиристоры Т153 доступны в различных классах по напряжению, например, от 10 до 18 класса (что соответствует напряжению от 1000 В до 1800 В). Важно уточнить конкретный класс напряжения для вашей модели, так как от этого зависит максимальное рабочее напряжение.
• Ударный прямой ток в открытом состоянии (I_TSM): Обычно очень высокий, может достигать десятков килоампер (например, до 20 кА и более) в течение короткого времени (например, 10 мс). Характеризует способность тиристора выдерживать кратковременные перегрузки по току.
• Отпирающий ток управления (I_GT): Обычно в диапазоне от нескольких десятков до сотен миллиампер. Это минимальный ток, необходимый для открытия тиристора при определенном напряжении управления (U_GT).
• Отпирающее напряжение управления (U_GT): Обычно не более нескольких вольт (например, до 3 В). Это напряжение, при котором гарантируется открытие тиристора при подаче отпирающего тока.
• Время включения (t_gt): Обычно несколько микросекунд. Характеризует скорость переключения тиристора из закрытого в открытое состояние.
• Рабочая температура перехода (T_j): Максимальная допустимая температура перехода обычно составляет 125 °C или 130 °C.
• Диапазон рабочих температур окружающей среды (T_amb): Зависит от условий эксплуатации и охлаждения, обычно от -60 °C до +40 °C или +50 °C.
• Тип корпуса: Таблеточный (шайбочный).

Области применения тиристора Т153-630:

Тиристоры Т153-630 благодаря своим высоким токовым и напряженческим характеристикам широко применяются в различных областях силовой электроники, включая:

• Выпрямительные установки: В мощных выпрямителях для преобразования переменного тока в постоянный, например, в электролизных установках, зарядных устройствах аккумуляторов большой емкости, источниках питания для промышленных приводов.
• Инверторы: В мощных инверторах для преобразования постоянного тока в переменный, особенно в системах бесперебойного питания (UPS), преобразователях частоты для управления электродвигателями большой мощности.
• Регуляторы переменного напряжения: В схемах плавного пуска и регулирования мощности в цепях переменного тока, например, в электронагревательных установках, сварочных аппаратах, регуляторах освещения.
• Электроприводы постоянного тока: В схемах управления мощными электродвигателями постоянного тока.
• Сварочное оборудование: В мощных сварочных аппаратах, где требуется точное и надежное управление током.
• Системы возбуждения генераторов: В мощных системах возбуждения синхронных генераторов на электростанциях.
• Различные промышленные установки: В любом оборудовании, где требуется коммутация и управление большими токами и напряжениями.

Особенности монтажа и эксплуатации:

• Требуется радиатор: Для отвода тепла, выделяющегося при работе тиристора, необходимо использовать радиатор соответствующего размера и конструкции. Выбор радиатора зависит от условий эксплуатации (ток, частота, температура окружающей среды).
• Прижимное устройство: Для обеспечения надежного электрического и теплового контакта между тиристором и радиатором необходимо использовать специальное прижимное устройство, обеспечивающее нормированное усилие прижима.
• Изоляция: При монтаже необходимо учитывать электрическую изоляцию между токоведущими частями и корпусом устройства, особенно если используется общий радиатор для нескольких компонентов.
• Защита: Необходимо предусматривать защиту тиристора от перенапряжений (например, с помощью снабберных цепей или варисторов) и перегрузок по току (например, с помощью предохранителей или автоматических выключателей).
• Управление: Для управления тиристором необходима схема управления, формирующая отпирающие импульсы тока.

Важно! При выборе и применении тиристора Т153-630 всегда руководствуйтесь официальной документацией производителя и рекомендациями специалистов в области силовой электроники, чтобы обеспечить надежную и безопасную работу вашего оборудования. Уточняйте класс по напряжению и другие параметры, соответствующие вашей конкретной задаче.
